Douane code
85.015.100
Land van oorsprong
DE
EAN code
4052568268060
Artikelnummer Festo
3008526
Type

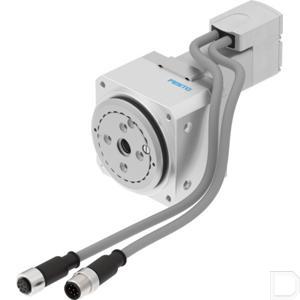

Draaiaandrijving ERMO
Constructieve opbouw
elektromechanische draaiaandrijving:met geïntegreerde tandwielkast
Omgevingstemperatuur
0:50
Bevestigingstype
met inwendige schroefdraad
Inbouwpositie
Willekeurig
Productgewicht
900
Toegestaan massatraagheidsmoment
0.0013
Impactenergie in de eindposities
7e-05
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
16
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Isolatiebeschermklasse
B
Relatieve luchtvochtigheid
0 - 85 %:Niet condenserend
Nominaal draaimoment
0.8
Nominale stroom motor
1.4
Nominaal toerental
100
Massatraagheidsmoment rem
0.0069
Staphoek bij volledige stap
1.8
Rotorpositiesensor
Encoder incrementeel
Houdmoment rem
1
Vermogensopname rem
8
Bedrijfsspanning DC rem
24
Elektrische aansluittechniek
Stekkers
Verdraaispeling
0.2
Herhaalnauwkeurigheid
±0,05 °
Nominale bedrijfsspanning DC
24
Rotorpositiesensor interface
RS422 TTL AB-kanalen + nulindex
Rotorpositiegever meetprincipe
Optisch
Interfacecode basis
E8-45
LABS-conformiteit
VDMA24364-zone III
Massatraagheidsmoment JO
0.0383
Stappenhoektolerantie
±5 %
Max. radiaalkracht
300
Max. axiaalkracht
290
Motortype
Stappenmotor
Tandwieloverbrenging
9:1
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Max. snelheid bij 90°
200
Materiaal behuizing
Aluminium kneedlegering:Geanodiseerd
Materiaal flens
Aluminium kneedlegering:Geanodiseerd
Draaihoek
Onbeperkt
Buigradius, vaste kabelplaatsing
60
