Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568169022
Artikelnummer Festo
535486
Werking
dubbelwerkend
Varianten
Lasspatbescherming:Stofbescherming
Constructieve opbouw
Zuiger:Zuigerstang:Cilinderbuis
Zuiger-Ø
25 mm
Omgevingstemperatuur
-10:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Productgewicht
470
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Spanbreedte
20
Zwenkrichting
links
Theoretische spankracht bij 6 bar
227
LABS-conformiteit
VDMA24364-B2-L
Zuigerstangschroefdraad
M6
Zwenkhoek
90 deg +/- 3 deg
Totale slag
33
Effectieve spankracht bij 2 bar
63
Effectieve spankracht bij 4 bar
127
Effectieve spankracht bij 6 bar
188
Max. aanhaalmoment klemvingerschroef
12
Materiaal schraper
PPS
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering:Glijdend geanodiseerd
Materiaal deksel
Aluminium kneedlegering:gecoat
Materiaal zuigerstang
Gecoat:Hooggelegeerd roestvast staal
Materiaal kraagschroeven
Staal:verzinkt
Materiaal behuizing
Aluminium kneedlegering:Glijdend geanodiseerd
Materiaal afdichtingen
NBR:TPE-U(PU)
Type

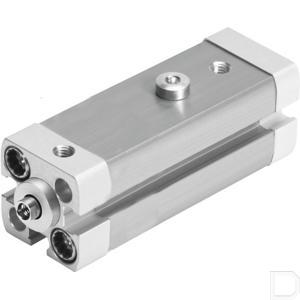

Lineaire zwaaiklem CLR
