Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568462383
Artikelnummer Festo
8114038
Type

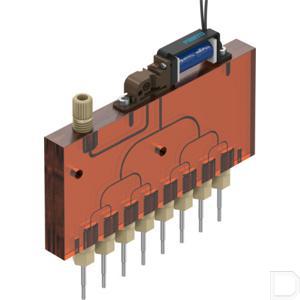

Doseerkop VTOI
Omgevingstemperatuur
5:40
Bevestigingstype
Met doorgangsboring voor schroef M3
Inbouwpositie
Verticaal
Bedrijfsdruk
-0.2:0.65
Mediumtemperatuur
5:50
Productgewicht
55
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
0.8
Elektrische aansluiting
2-aderig:2x enkele ader:Open einde
Kabellengte
0.15
Beschermingsklasse
IP30
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Rastermaat
9
Inschakelduur
100%
Opslagtemperatuur
5:40
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 95 %:Niet condenserend
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Materiaalnummer doseernaald
1.4404
Nominale doorlaat doseernaald
0.3
Min. doseervolume
1
Typische doseerprecisie
≤ 5% Tip-to-Tip CV:≤ 3% Intra-Run CV
Binnenvolume
10 µl vloeistofruimte ventiel:178 µl verdeelblok met ventiel, naald en schroefkoppelingen
Aanwijzing bij de vloeistofaansluiting
Fitting voor slangen met 3 mm buitendiameter bijgevoegd
Materiaal doseernaald
hooggelegeerd staal, roestvast
Elektrische vermogensopname
2
Lange doseernaald
30
Bedrijfsdruk
-2.9:9.425
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Medium
Vloeibare media:Gasvormige media
Gebruiksinstructie
Zie applicatie-opmerking (beschikbaar in de support portal festo.com)
Informatie over het doseervolume
Afhankelijk van configuratie, omgeving en applicatie
Informatie over de doseerprecisie
Afhankelijk van configuratie, omgeving en applicatie
Bedrijfsdruk
-0.02:0.065
Nominale kabeldoorsnede
AWG28
met medium in contact gekomen materialen
ETFE:FPM:PEI:PPS:Hooggelegeerd roestvast staal
Aanwijzing voor het medium
maximale deeltjesgrootte 20 µm
Nominale inzethoogte
<= 2000 m NHN
Vloeistofaansluiting
Inwendige schroefdraad 1/4-28 UNF-2B
Adereinden
gestript
Informatie over beschermingsklasse
In gemonteerde toestand
