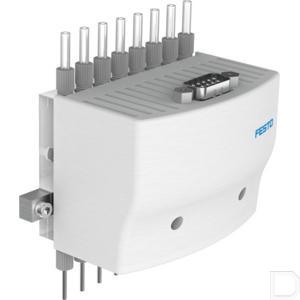

Doseerkop VTOE-8-D8-T3-M22C-08-V-S-PC-M

Merk Festo | Artikelnummer: VTOE8D8T3M22C08VSPCM

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568296735

Artikelnummer Festo 8063635

Type Doseerkop VTOE

Omgevingstemperatuur 5:40

Bevestigingstype Naar keuze::Met doorgangsboring voor schroef M3:met inwendige schroefdraad en centreerhuls

Inbouwpositie Willekeurig

Bedrijfsdruk 0:0.5

Mediumtemperatuur 5:50

Productgewicht 220

Ventielfunctie 2/2 gesloten monostabiel

Bedieningswijze Elektrisch

Afdichtingsprincipe Zacht

Besturingstype direct

Terugstelwijze mechanische veer

Nominale doorlaat 0.8

Elektrische aansluiting 9-polig:Stekkers:Sub-D

Schakeltijd aan 7

Schakeltijd uit 2

Beschermingsklasse IP30

Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting

Rastermaat 9

Inschakelduur 50% (max. inschakeltijd 1 s)

Opslagtemperatuur -20:70

Materiaal-informatie RoHS conform

Max. schakelfrequentie 4

Relatieve luchtvochtigheid 0 - 95 %:Niet condenserend

Nominale bedrijfsspanning DC 24

Toegestane spanningsschommelingen +/- 10 %

Informatie over de schakeltijd aan Afhankelijk van configuratie, omgeving en applicatie

Informatie over de schakeltijd uit Afhankelijk van configuratie, omgeving en applicatie

LABS-conformiteit VDMA24364-B2-L

Materiaalnummer doseernaald 1.4301

Nominale doorlaat doseernaald 0.6

Debiet water bij max. bedrijfsdruk 1300 µl/s

Min. doseervolume 3

Typische doseerprecisie <1% CV für Volumina >5 µl:<2.5% CV voor volumes tussen 1-5 µl

Binnenvolume 113 µl ventiel met vloeistofaansluitingen

Aanwijzing bij de vloeistofaansluiting Fitting voor slangen met 3 mm buitendiameter bijgevoegd

Materiaal doseernaald hooggelegeerd staal, roestvast

Informatie over de schakelfrequentie Afhankelijk van omgevingstemperatuur en inbouwtoestand

Elektrische vermogensopname 1.8

Lange doseernaald 30

Bedrijfsdruk 0:7.25

Trillingsbestendigheid Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27

Medium Vloeibare media

Gebruiksinstructie Zie applicatie-opmerking (beschikbaar in de support portal festo.com)

Informatie over het doseervolume Afhankelijk van configuratie, omgeving en applicatie

Informatie over de doseerprecisie Afhankelijk van configuratie, omgeving en applicatie

Bedrijfsdruk 0:0.05

Aanwijzing bij de vermogensopname Opgave per ventiel

met medium in contact gekomen materialen ETFE:FPM:PC:PEEK:PPS:Hooggelegeerd roestvast staal

Aanwijzing voor het medium Bestendigheid van de materialen die met medium in contact komen in acht nemen

Nominale inzethoogte <= 2000 m NHN

Vloeistofaansluiting 8x UNF1/4-28

Vervuilingsgraad 2

Informatie over beschermingsklasse In gemonteerde toestand

Doseerkop VTOE

Productomschrijving: - Kleine volumes contactvrij doseren: de uiterst precieze doseerkop VTOE is een modulaire totaaloplossing bestaande uit kanaalplaat, doseerventielen en mondstukken. Mediumgescheiden ventielen verhinderen kruiscontaminatie en zorgen voor uitstekende spoelbaarheid.

Kenmerken: - Basisfunctie: dosering; - Deze inbouwklare doseeroplossing bespaart kosten en tijd; - Compacte 9 mm rastermaat; - Geschikt voor gevoelige en agressieve vloeistoffen; - Ideaal voor contactvrij doseren en jetten van vloeistoffen; - Maximale doseernauwkeurigheid tot in het microliterbereik; - Goede spoelbaarheid door kleiner intern volume; - 1- of 8-kanaals doseerkop; - Typische variatiecoëfficiënt (CV): < 1 % bij 10 tot 1000 μl
