Douane code
74.122.000
Land van oorsprong
TW
EAN code
4052568011192
Artikelnummer Festo
153169
Type

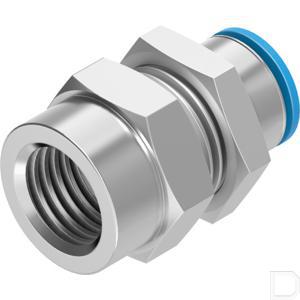

Doorvoerinsteekschroefkoppeling QSSF
Constructieve opbouw
Push-Pull-principe
Omgevingstemperatuur
-10:80
Bevestigingstype
Buitenzeskant SW24
Inbouwpositie
Willekeurig
Productgewicht
57
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)
Nominale doorlaat
9
Pneumatische aansluiting 1
Inwendige schroefdraad G3/8
Pneumatische aansluiting 2
voor slang buiten-Ø 10 mm
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Bouwgrootte
Standaard
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Bouwvorm
Schot
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Kleur demontagering
Blauw
Nominaal aanhaalmoment
15.5
Verpakkingsgrootte
10
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Informatie over de bedrijfsdruk
Water: max. 0,6 MPa bij max. 50 °C
Temperatuurafhankelijke bedrijfsdruk
-0.95:14
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk
Bedrijfsdruk van het volledige temperatuurbereik
-0.95:6
Bedrijfsdruk van het volledige temperatuurbereik
-0.095:0.6
Bedrijfsdruk van het volledige temperatuurbereik
-13.775:87
Temperatuurafhankelijke bedrijfsdruk
-0.095:1.4
Temperatuurafhankelijke bedrijfsdruk
-13.775:203
Materiaal behuizing
Messing, vernikkeld
Materiaal slangafdichting
NBR
Materiaal slangklemsegment
Hooggelegeerd roestvast staal
Materiaal moer
Messing, vernikkeld
Materiaal demontagering
POM
