Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568291112
Artikelnummer Festo
4080491
Type

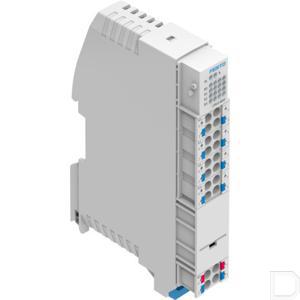

Uitgangsmodule CPX
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
93
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24 V belasting tegen 0 V belasting
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Diagnose kortsluitingsuitgang:Diagnose onderspanning lastvoeding:Gedrag na kortsluiting/overbelasting
Kanaalparameters
Forcen kanaal x
Nominale bedrijfsspanning DC last
24
Toegestane spanningsschommelingen last
± 25 %
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Storing per kanaal:Fouten per module:Status per kanaal
Eigen stroomverbruik bij nominale bedrijfsspanning last
typisch 34 mA
LABS-conformiteit
VDMA24364-zone III
Gedrag na overbelasting van de uitgangen
Geen automatische terugkeer (default):Parametriseerbaar (per module)
Spanningstoevoer, aansluittype
Klemmenstrook
Spanningstoevoer, aansluittechniek
Veertrekklem
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995847
Spanningstoevoer, kabeldoorsnede
0.2:1.5
Spanningstoevoer, aanwijzing m.b.t. de kabeldoorsnede
0,2 - 2,5 mm² voor kabel flexibel zonder draadeindhuls
Elektrische aansluiting uitgang, functie
Digitale uitgang
Elektrische aansluiting uitgang, aansluittype
4x klemmenstrook
Elektrische aansluiting uitgang, aansluittechniek
Veertrekklem
Elektrische aansluiting uitgang, aantal polen/aders
4
Elektrische aansluiting uitgang, aansluitschema
995846
Elektrische aansluiting uitgang, kabeldoorsnede
0.2:1.5
Elektrische aansluiting uitgang, informatie over kabeldoorsnede
0,2 - 2,5 mm² voor draadeindhuls
Maximaal adresvolume uitgangen
1
Beveiliging tegen direct en indirect aanraken
PELV
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Diagnose via bus
Fout module:Kortsluiting/overbelasting uitgang:Onderspanning lastvoeding
Karakteristiek uitgangen
conform IEC 61131-2, type 0,5
Schakellogische uitgangen
PNP (plus schakelend)
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
ja
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Aantal uitgangen
8
Afmetingen B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Max. kabellengte
30 m uitgangen
Max. totaalstroom uitgangen per module
4
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Certificaat instantie van afgifte
UL E239998
