Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568291129
Artikelnummer Festo
4080492
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
102
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24V-sensorvoeding tegen 0V-sensorvoeding
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Diagnose kortsluiting sensorvoeding:Ingangsdebouncingtijd:Signaalverlengingstijd:Gedrag na kortsluiting/overbelasting
Kanaalparameters
Signaalverlenging
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Fouten per module:Status per kanaal
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 15 mA
LABS-conformiteit
VDMA24364-zone III
Elektrische aansluiting ingang, functie
Digitale ingang
Elektrische aansluiting ingang, aansluittype
8x klemmenstrook
Elektrische aansluiting ingang, aansluittechniek
Veertrekklem
Elektrische aansluiting ingang, aantal polen/aders
6
Elektrische aansluiting ingang, aansluitschema
995843
Elektrische aansluiting ingang, kabeldoorsnede
0.2:1.5
Elektrisch aansluiting ingang, aanwijzing voor de kabeldoorsnede
0,2 - 2,5 mm² voor draadeindhuls
Maximaal adresvolume ingangen
2
Schakelniveau
Signaal 0: <= 5 V:Signaal 1: >= 11 V
Karakteristiek ingangen
conform IEC 61131-2, type 3
Schakellogica ingangen
PNP (plus schakelend):2-draadsensoren conform IEC 61131-2:3-draadsensoren conform IEC 61131-2
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Diagnose via bus
Kortsluiting/overbelasting sensorvoeding
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
nee
Beveiliging (kortsluiting)
Interne elektronische zekering per module
Ingangsdebouncingtijd
0,1 ms:3 ms:10 ms:20 ms
Aantal ingangen
16
Afmetingen B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Max. kabellengte
30 m ingangen
Max. totaalstroom ingangen per module
1.8
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Certificaat instantie van afgifte
UL E239998

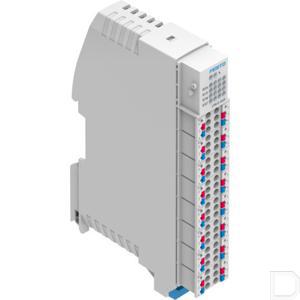

Type
Ingangsmodule CPX
