Douane code
85.389.099
Land van oorsprong
BG
EAN code
4052568461430
Artikelnummer Festo
8086605
Type

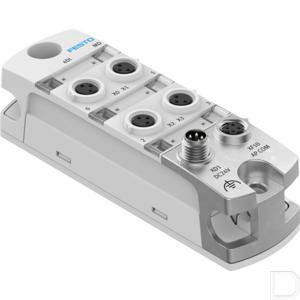

Digitale ingangsmodule CPX
Omgevingstemperatuur
-20:60
Bevestigingstype
met doorgangsboring
Productgewicht
81
Materiaal O-ring
FPM
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Polariteitsbescherming
ja
Opslagtemperatuur
-40:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
5 - 95 %:Niet condenserend
Diagnose per led
Diagnose per module:Status per kanaal
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 32 mA
LABS-conformiteit
VDMA24364-B2-L
Communicatie-interface, functie
Systeemcommunicatie XF10 IN
Communicatie-interface, aansluittype
Contactdoos
Communicatie-interface, aansluittechniek
M8x1, D-gecodeerd conform EN 61076-2-114
Communicatie-interface, aantal polen/aders
4
Communicatie-interface, protocol
AP
Communicatie-interface, afscherming
ja
Beveiliging ingangen (kortsluiting)
Interne elektronische zekering per module
Potentiaalscheiding ingangen kanaal - kanaal
nee
Potentiaalscheiding ingangen kanaal - interne communicatie
ja
Max. stroomtoevoer
2 x 4 A (externe zekering vereist)
Diagnose via interne communicatie
Sensorvoeding kortsluiting/overbelasting:Overspanning elektronica/sensoren:Onderspanning elektronica/sensoren
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, functie
Elektronica/sensoren en last komend
Elektrische aansluiting ingang, functie
Digitale ingang
Elektrische aansluiting ingang, aansluittype
4x contactdoos
Elektrische aansluiting ingang, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting ingang, aantal polen/aders
3
Overbrugging netuitval
10
Schakelniveau
Signaal 0: <= 5 V:Signaal 1: >= 11 V
Karakteristiek ingangen
conform IEC 61131-2, type 3
Schakellogica ingangen
PNP (plus schakelend):2-draadsensoren conform IEC 61131-2:3-draadsensoren conform IEC 61131-2
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Statisch geïnstalleerd element, geen zinvolle evaluatie mogelijk volgens ISO 14644-1
Informatie over bedrijfsspanning
SELV/PELV voedingseenheden vereist:Spanningsdip in acht nemen
Ingangsdebouncingtijd
0,1 ms:3 ms:10 ms:20 ms
Aantal ingangen
4
Afmetingen B x L x H
30 mm x 102,5 mm x 35 mm
Max. kabellengte
30 m ingangen:50 m systeemcommunicatie
Max. totaalstroom ingangen per module
0.8
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
PA:PC:Persgegoten zink, vernikkeld
Materiaal afdichtingen
NBR
Certificaat instantie van afgifte
UL E239998
Informatie over beschermingsklasse
Ongebruikte aansluitingen gesloten
