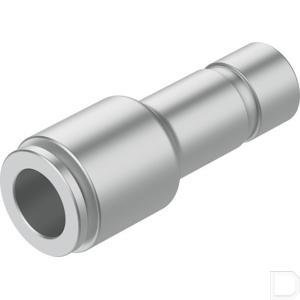

Connector NPQH-D-S10-Q8-P10

Merk Festo | Artikelnummer: NPQHDS10Q8P10

Productdocumentatie

Douane code 74.122.000

Land van oorsprong IT

EAN code 4052568060121

Artikelnummer Festo 578309

Type Connector NPQH

Constructieve opbouw Push-Pull-principe

Omgevingstemperatuur 0:150

Inbouwpositie Willekeurig

Productgewicht 15.1

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)

Symbool 997424

Nominale doorlaat 7

Pneumatische aansluiting 1 Steekhuls Ø 10 mm

Pneumatische aansluiting 2 voor slang buiten-Ø 8 mm

Bouwgrootte Standaard

Corrosiebestendigheidsklasse KBK 3 - sterke corrosiebelasting

Bouwvorm Rechte vorm

Materiaal-informatie RoHS conform

Slanginsteekdiepte 16

LABS-conformiteit VDMA24364-B1/B2-L

Kleur demontagering Zilver

Verpakkingsgrootte 10

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 4 volgens ISO 14644-1

Informatie over de bedrijfsdruk Water: max. 0,6 MPa bij 0 - 50 °C

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk

Bedrijfsdruk van het volledige temperatuurbereik -0.95:20

Geschiktheid voor levensmiddelen Zie conformiteitsverklaring:NSF/ANSI 169

Bedrijfsdruk van het volledige temperatuurbereik -0.095:2

Bedrijfsdruk van het volledige temperatuurbereik -13.775:290

Materiaal behuizing Messing, chemisch vernikkeld

Materiaal slangafdichting FPM

Materiaal slangklemsegment Hooggelegeerd roestvast staal

Materiaal demontagering Messing chemisch vernikkeld

Materiaal blokkeerring PEI

Materiaal steunring PEI

Certificaat instantie van afgifte NSF C0523185

Productomschrijving: - De chemische vernikkeling zorgt voor een goede corrosiebestendigheid én maakt de betrouwbare steekschroefkoppeling NPQH in combinatie met verschillende slangen tot een veelzijdig talent: voedselveilig, hittebestendig tot 150 °C, vlamwerend en geschikt voor hoge drukken.

Kenmerken: - Volmetaal van messing, chemisch vernikkeld; - Hoge bestendigheid tegen corrosie en chemicaliën; - Hoge temperatuur- en drukbestendigheid; - Geschiktheid voor levensmiddelen zie www.festo.com/sp/npqh > Tabblad "Certificaten"; - Bedrijfsmedia perslucht, vacuüm, water. Water volgens fabrikantenverklaring, zie www.festo.com/certificates/NPQH; - Rechte vorm, L-vorm, T-vorm, Y-vorm, schot-doorvoersteekkoppeling
