Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568292904
Artikelnummer Festo
4832290
Type

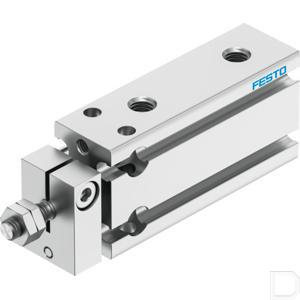

Compacte cilinder DPDM
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
10 mm
Slag
15
Omgevingstemperatuur
-10:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:met inwendige schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:8
Basisgewicht bij 0 mm slag
36.5
Gewichtstoeslag per 10 mm slag
7.5
Bewogen massa bij 0 mm slag
12.5
Toeslag verplaatste massa per 10 mm slag
1.3
Theoretische kracht bij 6 bar, uitgaand
47
Theoretische kracht bij 6 bar
47
Theoretische kracht bij 6 bar, ingaand
40
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Borging tegen verdraaien/geleiding
Geleidingsstang met juk
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR:TPE-U(PU)
