Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568124236
Artikelnummer Festo
157207
Type

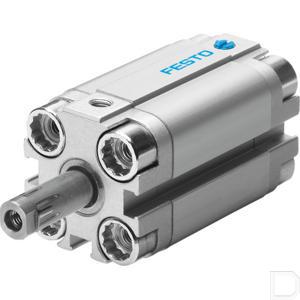

Compacte cilinder AEVUZ
Werking
Enkelwerkend:Trekkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
12 mm
Slag
10
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Basisgewicht bij 0 mm slag
87
Gewichtstoeslag per 10 mm slag
15
Bewogen massa bij 0 mm slag
8
Toeslag verplaatste massa per 10 mm slag
2
Theoretische kracht bij 6 bar, uitgaand
42
Impactenergie in de eindposities
0.07
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991204
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M3
Bedrijfsdruk
21.75:145
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal kraagschroeven
hooggelegeerd roestvast staal
Materiaal dynamische afdichtingen
NBR:TPE-U(PU)
Zuigerstangeinde
Inwendige schroefdraad
