Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568122034
Artikelnummer Festo
156960
Type

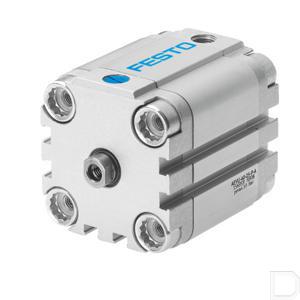

Compacte cilinder AEVU
Werking
Drukkend:Enkelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
50 mm
Slag
10
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.8:10
Basisgewicht bij 0 mm slag
560
Gewichtstoeslag per 10 mm slag
72
Bewogen massa bij 0 mm slag
112
Toeslag verplaatste massa per 10 mm slag
16
Theoretische kracht bij 6 bar, uitgaand
1121
Impactenergie in de eindposities
0.64
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991729
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M8
Bedrijfsdruk
11.6:145
Bedrijfsdruk
0.08:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal dynamische afdichtingen
NBR:TPE-U(PU)
Zuigerstangeinde
Inwendige schroefdraad
