Douane code
84.123.100
Land van oorsprong
IN
EAN code
4052568118679
Artikelnummer Festo
156612
Type

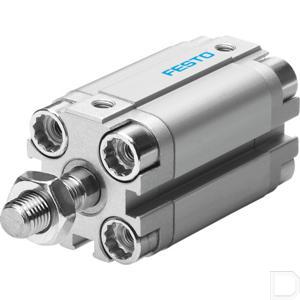

Compacte cilinder ADVU
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang
Zuiger-Ø
25 mm
Slag
25
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Basisgewicht bij 0 mm slag
180
Gewichtstoeslag per 10 mm slag
28
Bewogen massa bij 0 mm slag
26
Toeslag verplaatste massa per 10 mm slag
6
Theoretische kracht bij 6 bar, uitgaand
295
Theoretische kracht bij 6 bar, ingaand
247
Impactenergie in de eindposities
0.1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M10x1,25
Bedrijfsdruk
14.5:145
Bedrijfsdruk
0.1:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal dynamische afdichtingen
NBR:TPE-U(PU)
Zuigerstangeinde
Buitendraad
