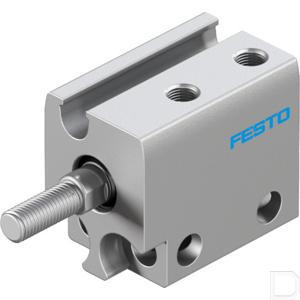

Compacte cilinder ADN-S-6-5-A

Productdocumentatie

Omgevingstemperatuur bereik -10°C <> +60°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 9,2

Douane code 84.123.100

Land van oorsprong CN

Demping Zonder

Cilinderboring (mm) 6

Hartafstand, montageboringen (mm) 7

EAN code 4052568447533

Festo artikelnr. 8080598

Slagenergie (J) 0,006

Lengte behuizing (mm) 20,5

Materiaal cilinder vat Geanodiseerde smeedaluminiumlegering

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen NBR,TPE-U(PU)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Bewegende massa 1.5

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-S-6-5-A

Eenheid Per stuk

Zuigerstang schroefdraad M3

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting M3

Slaglengte 5

Theoretische kracht bij 6 bar, uitgaand (N) 17

Theoretische kracht bij 6 bar, ingaand (N) 9,4

Varianten Enkelzijdige zuigerstang

Gewicht (g) 13

Werkdruk (bar) 1.5 - 8bar

Productomschrijving: - Kleinere installaties - en toch meer vermogen: met de compacte cilinders ADN-S zorgen ze voor deze spreidstand! Hij is extreem klein en licht en zorgt voor een uitstekend vermogen bij kleine bewegingen. Hiervoor zorgt de compacte behuizing uit een stuk.

Kenmerken: - Geringe montageruimte; - Zeer licht; - Ideaal voor kleine bewegingen; - Zuigerstang met binnen- of buitenschroefdraad; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen; - Duurzame productie door gereduceerd materiaalgebruik
