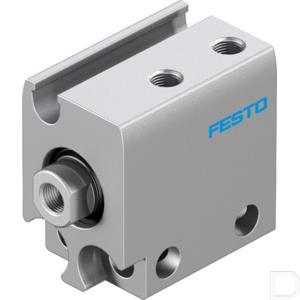

Compacte cilinder ADN-S-10-5-I

Merk Festo | Artikelnummer: ADNS105I

Productdocumentatie

Douane code 84.123.100

Land van oorsprong CN

EAN code 4052568419035

Artikelnummer Festo 4887523

Werking dubbelwerkend

Varianten Enkele zuigerstang

Constructieve opbouw Zuiger:Zuigerstang

Zuiger-Ø 10 mm

Slag 5

Omgevingstemperatuur -10:60

Pneumatische aansluiting M3

Demping Geen demping

Bevestigingstype met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1:8

Productgewicht 17

Verplaatste massa 4.1

Theoretische kracht bij 6 bar, uitgaand 47

Theoretische kracht bij 6 bar, ingaand 30.2

Impactenergie in de eindposities 0.012

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991215

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B2-L

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.1:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium kneedlegering

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal dynamische afdichtingen NBR:TPE-U(PU)

Materiaal behuizing Aluminium kneedlegering:Geanodiseerd

Zuigerstangeinde Inwendige schroefdraad

Type Compacte cilinder ADN-S

Productomschrijving: - Kleinere installaties - en toch meer vermogen: met de compacte cilinders ADN-S zorgen ze voor deze spreidstand! Hij is extreem klein en licht en zorgt voor een uitstekend vermogen bij kleine bewegingen. Hiervoor zorgt de compacte behuizing uit een stuk.

Kenmerken: - Geringe montageruimte; - Zeer licht; - Ideaal voor kleine bewegingen; - Zuigerstang met binnen- of buitenschroefdraad; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen; - Duurzame productie door gereduceerd materiaalgebruik
