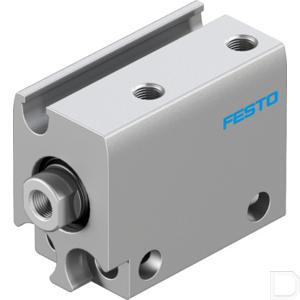

Compacte cilinder ADN-S-10-10-I

Productdocumentatie

Omgevingstemperatuur bereik -10°C <> +60°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 15,4

Douane code 84.123.100

Land van oorsprong CN

Demping Zonder

Cilinderboring (mm) 10

Hartafstand, montageboringen (mm) 7

EAN code 4052568419042

Festo artikelnr. 4887524

Slagenergie (J) 0,012

Lengte behuizing (mm) 25,5

Materiaal cilinder vat Geanodiseerde smeedaluminiumlegering

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen NBR,TPE-U(PU)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Bewegende massa 5.3

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-S-10-10-I

Eenheid Per stuk

Zuigerstang schroefdraad M3

Schroefdraad zuiger Inwendige schroefdraad

Pneumatische aansluiting M3

Slaglengte 10

Theoretische kracht bij 6 bar, uitgaand (N) 47

Theoretische kracht bij 6 bar, ingaand (N) 30,2

Varianten Enkelzijdige zuigerstang

Gewicht (g) 19

Werkdruk (bar) 1 - 8bar

Productomschrijving: - Kleinere installaties - en toch meer vermogen: met de compacte cilinders ADN-S zorgen ze voor deze spreidstand! Hij is extreem klein en licht en zorgt voor een uitstekend vermogen bij kleine bewegingen. Hiervoor zorgt de compacte behuizing uit een stuk.

Kenmerken: - Geringe montageruimte; - Zeer licht; - Ideaal voor kleine bewegingen; - Zuigerstang met binnen- of buitenschroefdraad; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen; - Duurzame productie door gereduceerd materiaalgebruik
