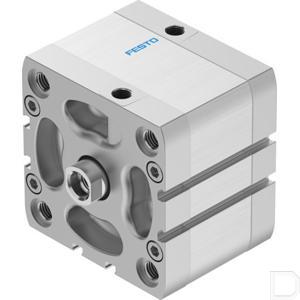

Compacte cilinder ADN-80-20-I-PPS-A

Productdocumentatie

Extra massafactor per 10 mm slag (g) 25

Extra gewicht per 10 mm slag (g) 79

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 1.300

Douane code 84.123.100

Corrosiebestendigheidsklasse CRC 2

Land van oorsprong DE

Demping PPS: Zelfinstellende pneumatische eindpositiedemping

Lengte demping (mm) 7,5

EAN code 4052568219413

Festo artikelnr. 572720

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Bewegende massa met 0 mm slag (g) 400

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Schroefdraad zuiger Uitwendige schroefdraad

Pneumatische aansluiting G1/8

Positie detectie voor naderingsschakelaar

Slagenergie 8

Type bevestiging Optioneel; met doorgaand gat; met buitendraad; met accessoires

Bevestigingsdraad diameter - stangverbinding 12

Origineel nummer ADN-80-20-I-PPS-A

Gewicht 1.188

Stangdiameter 20

Slaglengte 20

Theoretische kracht bij 6 bar, uitgaand (N) 3.016

Theoretische kracht bij 6 bar, ingaand (N) 2.827

Varianten Enkelzijdige zuigerstang

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
