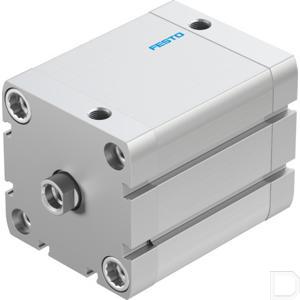

Compacte cilinder ADN-63-50-I-P-A

Productdocumentatie

Extra massafactor per 10 mm slag (g) 16

Extra gewicht per 10 mm slag (g) 59

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 722

Douane code 84.123.100

Corrosiebestendigheidsklasse CRC 2

Land van oorsprong TR

Demping P: elastische dempingsringen/-platen aan beide zijden

Cilinder vierkant (mm) 75,5

Diameter D5 (mm) 12

Afstand G (mm) 15

EAN code 4052568171445

Festo artikelnr. 536348

Lengte behuizing (mm) 49

Fabrikant productnaam ADN-63-50-I-P-A

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Buiten lengte (mm) 56,5

Eenheid Per stuk

Schroefdraad zuiger Inwendige schroefdraad

Positie detectie voor naderingsschakelaar

Slagenergie 1,3

Type bevestiging Optioneel; met doorgaand gat; met buitendraad; met accessoires

Origineel nummer ADN-63-50-I-P-A

Gewicht 965

Stangdiameter 16

Slaglengte 50

Draad 1/8

Theoretische kracht bij 6 bar, uitgaand (N) 1.870

Theoretische kracht bij 6 bar, ingaand (N) 1.750

Schroefdraadaansluiting M8

Varianten Enkelzijdige zuigerstang

Werkdruk min. max. (bar) 0,6 - 10

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
