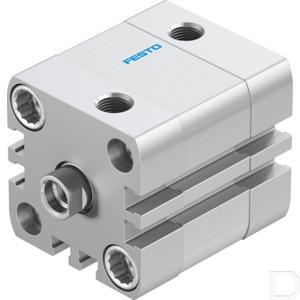

Compacte cilinder ADN-32-10-I-PPS-A

Merk Festo | Artikelnummer: ADN3210IPPSA

Productdocumentatie

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568102531

Artikelnummer Festo 572646

Type Compacte cilinder ADN

Werking dubbelwerkend

Varianten Enkele zuigerstang

Zuiger-Ø 32 mm

Slag 10

Omgevingstemperatuur -20:80

Pneumatische aansluiting G1/8

Conform norm ISO 21287

Positiedetectie Voor naderingssensor

Demping zelfinstellende pneumatische eindpositiedemping

Dempingslengte 4

Bevestigingstype Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:10

Productgewicht 276

Verplaatste massa 67

Theoretische kracht bij 6 bar, uitgaand 483

Theoretische kracht bij 6 bar, ingaand 415

Impactenergie in de eindposities 1

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 992970

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M8

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.15:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Aluminium-legering, glijdend geanodiseerd

Materiaal deksel Aluminium-legering, geanodiseerd

Materiaal zuigerstang Hooggelegeerd staal

Materiaal kraagschroeven Staal

Materiaal afdichtingen TPE-U(PUR)

Zuigerstangeinde Inwendige schroefdraad

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
