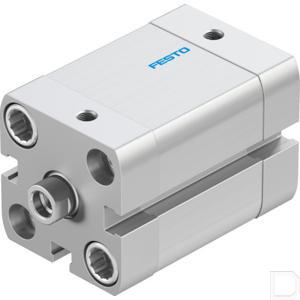

Compacte cilinder ADN-25-20-I-PPS-A

Downloads

Extra massafactor per 10 mm slag (g) 6

Extra gewicht per 10 mm slag (g) 23

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 156

Demping PPS: Zelfinstellende pneumatische eindpositiedemping

Lengte demping (mm) 3,5

Cilinderboring (mm) 25

EAN code 4052568104610

Festo artikelnr. 577176

Slagenergie (J) 0,3

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Montage Optioneel; met doorgaand gat; met buitendraad; met accessoires

Bewegende massa met 0 mm slag (g) 50

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

OEM nummer ADN-25-20-I-PPS-A

Eenheid Per stuk

Zuigerstang diameter (mm) 10

Zuigerstang schroefdraad M6

Schroefdraad zuiger Inwendige schroefdraad

Pneumatische aansluiting M5

Positie detectie voor naderingsschakelaar

Norm ISO 21287

Slaglengte 20

Varianten Enkelzijdige zuigerstang

Werkdruk (bar) 1,5 - 10 bar

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
