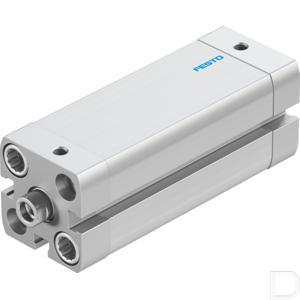

Compacte cilinder ADN-20-60-I-PPS-A

Merk Festo | Artikelnummer: ADN2060IPPSA

Productdocumentatie

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568104504

Artikelnummer Festo 577165

Type Compacte cilinder ADN

Werking dubbelwerkend

Varianten Enkele zuigerstang

Zuiger-Ø 20 mm

Slag 60

Omgevingstemperatuur -20:80

Pneumatische aansluiting M5

Conform norm ISO 21287

Positiedetectie Voor naderingssensor

Demping zelfinstellende pneumatische eindpositiedemping

Dempingslengte 3

Bevestigingstype Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:10

Productgewicht 260

Verplaatste massa 61

Theoretische kracht bij 6 bar, uitgaand 188

Theoretische kracht bij 6 bar, ingaand 141

Impactenergie in de eindposities 0.2

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991217

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M6

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.15:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Aluminium-legering, glijdend geanodiseerd

Materiaal deksel Aluminium-legering, geanodiseerd

Materiaal zuigerstang Hooggelegeerd staal

Materiaal kraagschroeven Staal

Materiaal afdichtingen TPE-U(PUR)

Zuigerstangeinde Inwendige schroefdraad

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
