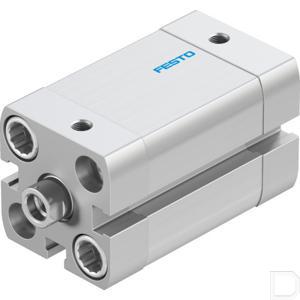

Compacte cilinder ADN-20-25-I-PPS-A

Productdocumentatie

Extra massafactor per 10 mm slag (g) 6

Extra gewicht per 10 mm slag (g) 21

Omgevingstemperatuur bereik -20°C <> +80°C

Montagepositie willekeurig

Basisgewicht voor 0 mm slag (g) 131

Douane code 84.123.100

Corrosiebestendigheidsklasse CRC 2

Land van oorsprong DE

Demping PPS: Zelfinstellende pneumatische eindpositiedemping

Lengte demping (mm) 3

EAN code 4052568104467

Festo artikelnr. 577161

Materiaal cover Aluminium; Geanodiseerd

Materiaal cilinder vat Gesmeed aluminium legering ; Glad geanodiseerd

Materiaal zuigerstang hooggelegeerd staal

Materiaal afdichtingen TPE-U(PUR)

Materiaal opmerking RoHS conform

Wijze van bediening Dubbelwerkend

Bewegende massa met 0 mm slag (g) 30

Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Schroefdraad zuiger Inwendige schroefdraad

Pneumatische aansluiting M5

Positie detectie voor naderingsschakelaar

Slagenergie 0,2

Type bevestiging Optioneel; met doorgaand gat; met buitendraad; met accessoires

Bevestigingsdraad diameter - stangverbinding 6

Origineel nummer ADN-20-25-I-PPS-A

Gewicht 159

Stangdiameter 10

Slaglengte 25

Theoretische kracht bij 6 bar, uitgaand (N) 188

Theoretische kracht bij 6 bar, ingaand (N) 141

Varianten Enkelzijdige zuigerstang

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
