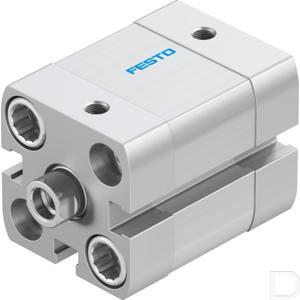

Compacte cilinder ADN-20-10-I-P-A

Merk Festo | Artikelnummer: ADN2010IPA

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568087487

Artikelnummer Festo 536243

Type Compacte cilinder ADN

Werking dubbelwerkend

Varianten Enkele zuigerstang

Zuiger-Ø 20 mm

Slag 10

Omgevingstemperatuur -20:80

Pneumatische aansluiting M5

Conform norm ISO 21287

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Bevestigingstype Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 0.6:10

Productgewicht 141

Verplaatste massa 29

Theoretische kracht bij 6 bar, uitgaand 188

Theoretische kracht bij 6 bar, ingaand 141

Impactenergie in de eindposities 0.2

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991217

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M6

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.06:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Aluminium-legering, glijdend geanodiseerd

Materiaal deksel Aluminium-legering, geanodiseerd

Materiaal zuigerstang Hooggelegeerd staal

Materiaal kraagschroeven Staal

Materiaal afdichtingen TPE-U(PUR)

Zuigerstangeinde Inwendige schroefdraad

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
