Extra massafactor per 10 mm slag (g)
4
Extra gewicht per 10 mm slag (g)
14
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
79
Douane code
84.123.100
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinder vierkant (mm)
29
Diameter D5 (mm)
6
Afstand G (mm)
11
EAN code
4052568087296
Festo artikelnr.
536223
Lengte behuizing (mm)
35
Fabrikant productnaam

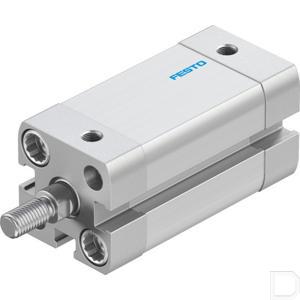

ADN-16-25-A-P-A
Materiaal cover
Aluminium; Geanodiseerd
Materiaal cilinder vat
Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang
hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PUR)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Buiten lengte (mm)
39,7
Eenheid
Per stuk
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
Voor nabijheidssensor
Type bevestiging
Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Bevestigingsdraad diameter - stangverbinding
6
Origineel nummer
ADN-16-25-A-P-A
Gewicht
107
Stangdiameter
8
Slaglengte
25
Theoretische kracht bij 6 bar, uitgaand (N)
121
Theoretische kracht bij 6 bar, ingaand (N)
90
Schroefdraadaansluiting
M4
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
0,6 - 10
