Extra massafactor per 10 mm slag (g)
4
Extra gewicht per 10 mm slag (g)
14
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
79
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
16
Cilinder vierkant (mm)
29
Diameter D5 (mm)
6
Afstand G (mm)
11
Hartafstand, montageboringen (mm)
18
EAN code
4052568087289
Festo artikelnr.
536222
Lengte behuizing (mm)
35

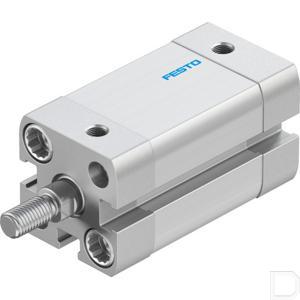

Fabrikant productnaam
ADN-16-20-A-P-A
Materiaal cover
Aluminium; Geanodiseerd
Materiaal cilinder vat
Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PUR)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Montage
Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
ADN-16-20-A-P-A
Buiten lengte (mm)
39,7
Eenheid
Per stuk
Zuigerstang diameter (mm)
8
Zuigerstang schroefdraad
M6
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
Voor nabijheidssensor
Norm
ISO 21287
Slaglengte
20
Theoretische kracht bij 6 bar, uitgaand (N)
121
Theoretische kracht bij 6 bar, ingaand (N)
90
Schroefdraadaansluiting
M4
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
0,6 - 10
