Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568087340
Artikelnummer Festo
536228
Type

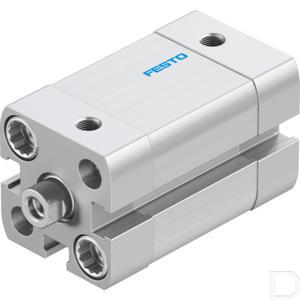

Compacte cilinder ADN
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Zuiger-Ø
16 mm
Slag
15
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Gebaseerd op norm
ISO 21287
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Productgewicht
93
Verplaatste massa
20
Theoretische kracht bij 6 bar, uitgaand
121
Theoretische kracht bij 6 bar, ingaand
90
Impactenergie in de eindposities
0.15
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991217
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M4
Bedrijfsdruk
14.5:145
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Bedrijfsdruk
0.1:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Aluminium-legering, geanodiseerd
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal
Materiaal afdichtingen
TPE-U(PUR)
Zuigerstangeinde
Inwendige schroefdraad
