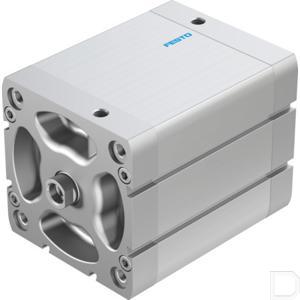

Compacte cilinder ADN-100-80-I-PPS-A

Merk Festo | Artikelnummer: ADN10080IPPSA

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.123.100

Land van oorsprong HU

EAN code 4052568225537

Artikelnummer Festo 577198

Type Compacte cilinder ADN

Werking dubbelwerkend

Varianten Enkele zuigerstang

Zuiger-Ø 100 mm

Slag 80

Omgevingstemperatuur -20:80

Pneumatische aansluiting G1/8

Conform norm ISO 21287

Positiedetectie Voor naderingssensor

Demping zelfinstellende pneumatische eindpositiedemping

Dempingslengte 10

Bevestigingstype Naar keuze::met doorgangsboring:met inwendige schroefdraad:Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 1:10

Productgewicht 2418

Verplaatste massa 683

Theoretische kracht bij 6 bar, uitgaand 4712

Theoretische kracht bij 6 bar, ingaand 4524

Impactenergie in de eindposities 2.5

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991217

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M12

Bedrijfsdruk 0.1:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Aluminium-legering, glijdend geanodiseerd

Materiaal deksel Persgegoten aluminium, gecoat

Materiaal zuigerstang Hooggelegeerd staal

Materiaal kraagschroeven Staal

Materiaal afdichtingen TPE-U(PUR)

Zuigerstangeinde Inwendige schroefdraad

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:

Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.

Eigenschappen: - ISO 21287; - Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552; - Zuigerstang met binnen- of buitenschroefdraad; - Breed variantenaanbod voor individuele toepassingen; - Voor positieherkenning; - Varianten aanbevolen voor installaties voor de productie van Li-ion-batterijen
