Extra massafactor per 10 mm slag (g)
25
Extra gewicht per 10 mm slag (g)
98
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
2.154
Douane code
84.123.100
Land van oorsprong
HU
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
100
Cilinder vierkant (mm)
113,5
Diameter D5 (mm)
15
Afstand G (mm)
21,5
Hartafstand, montageboringen (mm)
89
EAN code
4052568171636
Festo artikelnr.
536374
Lengte behuizing (mm)
67

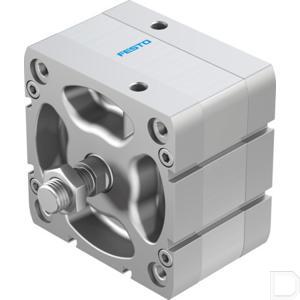

Fabrikant productnaam
ADN-100-10-A-P-A
Materiaal cover
Aluminium; Geanodiseerd
Materiaal cilinder vat
Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PUR)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Montage
Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
ADN-100-10-A-P-A
Buiten lengte (mm)
76
Eenheid
Per stuk
Zuigerstang diameter (mm)
20
Zuigerstang schroefdraad
M16x1,5
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
G1/8
Positie detectie
Voor nabijheidssensor
Norm
ISO 21287
Slaglengte
10
Theoretische kracht bij 6 bar, uitgaand (N)
4.712
Theoretische kracht bij 6 bar, ingaand (N)
4.524
Schroefdraadaansluiting
M10
Varianten
Enkelzijdige zuigerstang
Gewicht (g)
1.833
Werkdruk min. max. (bar)
0,6 - 10
