Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568114626
Artikelnummer Festo
32683
Type

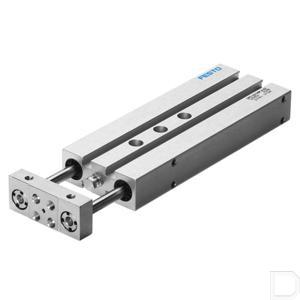

Dubbele zuigercilinder DPZ
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
10 mm
Slag
40
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:10
Alternatieve aansluitingen
Zie producttekening
Theoretische kracht bij 6 bar, uitgaand
94
Theoretische kracht bij 6 bar, ingaand
60
Impactenergie in de eindposities
0.08
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991249
Afstelbaar eindpositiebereik/lengte
10
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
LABS-conformiteit
VDMA24364-B1/B2-L
Geleiding
Glijgeleiding
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
5
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
0
Bedrijfsdruk
0.25:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
