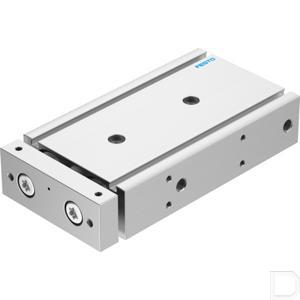

Cilinder met dubbele zuigerstang DGTZ-GF-32-90-P-A

Merk Festo | Artikelnummer: DGTZGF3290PA

Productdocumentatie

Douane code 84.123.100

Land van oorsprong CN

EAN code 4052568471255

Artikelnummer Festo 8100665

Werking dubbelwerkend

Bedrijfsmodus van de aandrijfeenheid Juk

Constructieve opbouw Geleiding

Zuiger-Ø 32 mm

Slag 90

Omgevingstemperatuur -10:80

Pneumatische aansluiting G1/8

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Inbouwpositie Willekeurig

Bedrijfsdruk 1:8

Productgewicht 1719

Verplaatste massa 1719

Theoretische kracht bij 6 bar, uitgaand 966

Theoretische kracht bij 6 bar, ingaand 724

Impactenergie in de eindposities 0.4

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991249

Afstelbaar eindpositiebereik/lengte 10

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-zone III

Geleiding Glijgeleiding

Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs 12.2

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.1:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium kneedlegering

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal behuizing Aluminium kneedlegering, geanodiseerd

Materiaal afdichtingen NBR

Type Dubbele zuigercilinder DGTZ

Voordelen:: Geminimaliseerde benodigde ruimte; Minimale montagetijd; Hoge moment- en dwarskrachtopname; Hoge stijfheid door grote diameter van de geleidingsstangen en twee glijlagerbussen; Veelzijdige bevestigingsmogelijkheden; Aandrijving en geleiding in één behuizing; Glijdende geleiding
