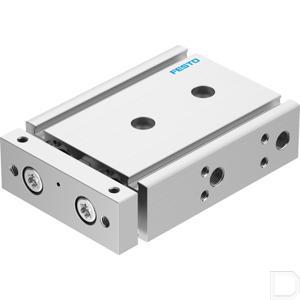

Cilinder met dubbele zuigerstang DGTZ-GF-25-30-P-A

Merk Festo | Artikelnummer: DGTZGF2530PA

Productdocumentatie

Douane code 84.123.100

Land van oorsprong CN

EAN code 4052568470999

Artikelnummer Festo 8100639

Type Dubbele zuigercilinder DGTZ

Werking dubbelwerkend

Bedrijfsmodus van de aandrijfeenheid Juk

Constructieve opbouw Geleiding

Zuiger-Ø 25 mm

Slag 30

Omgevingstemperatuur -10:80

Pneumatische aansluiting G1/8

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Inbouwpositie Willekeurig

Bedrijfsdruk 1:8

Productgewicht 722

Verplaatste massa 722

Theoretische kracht bij 6 bar, uitgaand 590

Theoretische kracht bij 6 bar, ingaand 454

Impactenergie in de eindposities 0.3

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991249

Afstelbaar eindpositiebereik/lengte 10

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-zone III

Geleiding Glijgeleiding

Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs 16.8

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.1:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium kneedlegering

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal behuizing Aluminium kneedlegering, geanodiseerd

Materiaal afdichtingen NBR

Voordelen:: Geminimaliseerde benodigde ruimte; Minimale montagetijd; Hoge moment- en dwarskrachtopname; Hoge stijfheid door grote diameter van de geleidingsstangen en twee glijlagerbussen; Veelzijdige bevestigingsmogelijkheden; Aandrijving en geleiding in één behuizing; Glijdende geleiding
