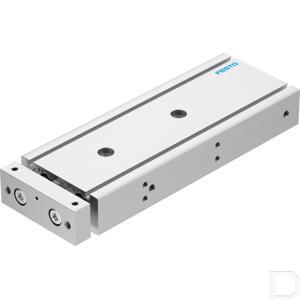

Cilinder met dubbele zuigerstang DGTZ-GF-20-100-P-A

Productdocumentatie

Douane code 84.123.100

Land van oorsprong CN

EAN code 4052568470869

Artikelnummer Festo 8100616

Type Dubbele zuigercilinder DGTZ

Werking dubbelwerkend

Bedrijfsmodus van de aandrijfeenheid Juk

Constructieve opbouw Geleiding

Zuiger-Ø 20 mm

Slag 100

Omgevingstemperatuur -10:80

Pneumatische aansluiting M5

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Inbouwpositie Willekeurig

Bedrijfsdruk 1:8

Productgewicht 747

Verplaatste massa 747

Theoretische kracht bij 6 bar, uitgaand 376

Theoretische kracht bij 6 bar, ingaand 283

Impactenergie in de eindposities 0.2

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991249

Afstelbaar eindpositiebereik/lengte 10

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-zone III

Geleiding Glijgeleiding

Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs 5.5

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Bedrijfsdruk 0.1:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium kneedlegering

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal behuizing Aluminium kneedlegering, geanodiseerd

Materiaal afdichtingen NBR

Voordelen:: Geminimaliseerde benodigde ruimte; Minimale montagetijd; Hoge moment- en dwarskrachtopname; Hoge stijfheid door grote diameter van de geleidingsstangen en twee glijlagerbussen; Veelzijdige bevestigingsmogelijkheden; Aandrijving en geleiding in één behuizing; Glijdende geleiding
