Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568578183
Artikelnummer Festo
8103501
Type

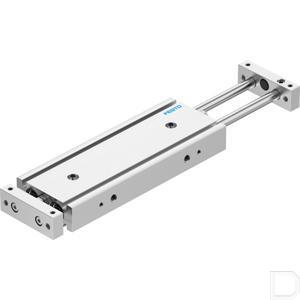

Dubbele zuigercilinder DGTZ
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Twee jukken
Constructieve opbouw
Geleiding
Zuiger-Ø
10 mm
Slag
50
Omgevingstemperatuur
-10:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
323.5
Verplaatste massa
109
Theoretische kracht bij 6 bar, uitgaand
60
Theoretische kracht bij 6 bar, ingaand
60
Impactenergie in de eindposities
0.08
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991243
Afstelbaar eindpositiebereik/lengte
10
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Geleiding
Glijgeleiding
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
5.5
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Bedrijfsdruk
0.2:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR
