Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568291174
Artikelnummer Festo
4080497

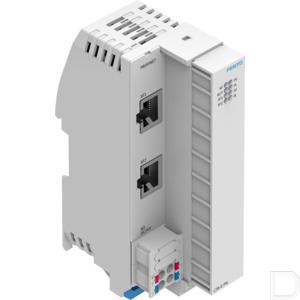

Type
Busmodule CPX
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
145
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Aanwijzing bij ingangen
62 byte met I/O-diagnose-interface:62 byte met statusbits:64 byte zonder diagnose
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24V-sensorvoeding tegen 0V-sensorvoeding
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Bundeling kanaalalarmen:Diagnose onderspanning:Kanaalarme onderspanning:Proceswaardeweergave analoge modules
Systeemparameter
Diagnosegeheugen:Failsafe-reactie:Force mode:Systeemstart
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Force mode:Netwerkfout:Netwerkstatus poort 1:Netwerkstatus poort 2:Spanningstoevoer elektronica/sensoren:Spanningstoevoer last:Systeemfout:Onderhoud vereist
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 75 mA
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Klemmenstrook
Spanningstoevoer, aansluittechniek
Veertrekklem
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995847
Spanningstoevoer, kabeldoorsnede
0.2:1.5
Spanningstoevoer, aanwijzing m.b.t. de kabeldoorsnede
0,2 - 2,5 mm² voor kabel flexibel zonder draadeindhuls
Spanningstoevoer, functie
Elektronica en sensoren
Spanningstoevoer, informatie aansluitingstype
> 4 A en UL 2x klemmenstrook voor spanningstoevoer
Veldbusinterface, aansluittype
2x contactdoos
Veldbus-interface, aansluittechniek
RJ45
Veldbusinterface, aantal polen/aders
8
Veldbusinterface, protocol
PROFINET IRT:PROFINET RT
Veldbus-interface, functie
Busaansluiting komend/verder leidend
Veldbusinterface, aansluitbeeld
995789
Veldbusinterface, max. adresvolume ingangen
64
Veldbusinterface, max. adresvolume uitgangen
64
Overbrugging netuitval
20
Configuratie-ondersteuning
GSDML-bestand
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
LLDP:MRP:MRPD:PROFINET FSU:PROFINET I&MO..3, 1..3 remanent opslagbaar:PROFINET Shared device:S2 systeemredundantie:SNMP
Beveiliging tegen direct en indirect aanraken
PELV
Informatie over uitgangen
62 byte met I/O-diagnose-interface:64 byte met statusbits:64 byte zonder diagnose
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Diagnose via bus
Draadbreuk:Kortsluiting:PROFIsafe-adressen verschillend:Parametreringsfout:Bovenste grenswaarde niet in acht genomen:Overtemperatuur:Onderste grenswaarde niet in acht genomen:Onderspanning
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Max. aantal modules
10
Max. stroomtoevoer
8
Afmetingen B x L x H
42,2 mm x 76,5 mm x 125,8 mm
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Certificaat instantie van afgifte
UL E239998
