Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568582432
Artikelnummer Festo
8107589
Type

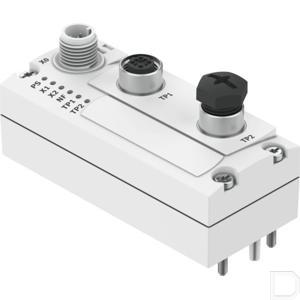

Busknoop CTEU
Omgevingstemperatuur
0:50
Bevestigingstype
Op elektrische interface:Op elektrische aansluitplaat
Productgewicht
93
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
40
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Spanningstoevoer, aantal polen/aders
5
Spanningstoevoer, aansluitschema
995383
Spanningstoevoer, functie
Elektronica en last
Veldbusinterface, aansluittype
2x contactdoos
Veldbus-interface, aansluittechniek
M12x1, D-gecodeerd conform EN 61076-2-101
Veldbusinterface, aantal polen/aders
4
Veldbusinterface, protocol
PROFINET RT
Veldbus-interface, functie
Busaansluiting komend/verder leidend
Veldbusinterface, aansluitbeeld
995716
LED-indicatie busspecifiek
NF: netwerkfout:TP1: netwerk actief poort 1:TP2: netwerk actieve poort 2
Led-indicatie productspecifiek
PS: bedrijfsspanning voor elektronica en lastvoeding:X1: systeemstatus module aan I-poort 1:X2: systeemstatus module aan I-poort 2
Configuratie-ondersteuning
GSDML-bestand
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
Conformance Class C:Fast Start Up (FSU):LLDP:MRP:PROFINET IRT:PROFIenergy:SNMP:Shared Device:Webserver
Protocol
PROFINET
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 80 mA
Diagnose
Communicatiefout:Systeemdiagnose:Onderspanning
Interne cyclustijd
1 ms per 1 byte gebruiksgegevens
Max. stroomtoevoer
4
Afmetingen B x L x H
40 mm x 91 mm x 50 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Ex-goedkeuring buiten de EU
Class I, Div. 2 (CA):Class I, Div. 2 (US):Class II, Div. 2 (CA):Class II, Div. 2 (US):Class III (CA):Class III (US):EPL Dc (BR):EPL Dc (CA):EPL Dc (CN):EPL Dc (GB):EPL Dc (IEC-EX):EPL Dc (KR):EPL Dc (VS):EPL Ga (BR):EPL Gc (CA):EPL Gc (CN):EPL Gc (GB):EPL Gc (IEC-EX):EPL Gc (KR):EPL Gc (US)
Materiaal behuizing
PA
ATEX-categorie gas
II 3G
Ontstekingsbeschermingsklasse gas
Ex ec IIC Gc X
ATEX-categorie stof
II 3D
Ex-ontstekingsbeschermingsklasse stof
Ex tc IIIC Dc X
Ex-omgevingstemperatuur
-5°C <= Ta <= +50°C
Certificaat instantie van afgifte
DNV 23.0350 X/00:IECEx IBE 17.0003 X:KTL 24-KA4BO-0392X:KTL 24-KA4BO-0393X:KTL 24-KA4BO-0394X:KTL 24-KA4BO-0395X:NEPSI GYJ19.1188X:SITIIAS CCC 202032230700686:UL E239998
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten
