Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568266523
Artikelnummer Festo
2798071

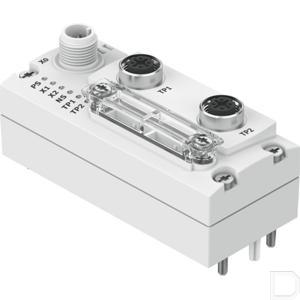

Type
Busknoop CTEU
Omgevingstemperatuur
0:50
Productgewicht
98
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Bedieningselementen
DIL-schakelaar
Veldbusinterface
2x contactdoos, M12x1, 4-polig, D-gecodeerd
Baudsnelheid
10/100 Mbit/s
LED-indicatie busspecifiek
NS: netwerkstatus:TP1: netwerk actief poort 1:TP2: netwerk actieve poort 2
Led-indicatie productspecifiek
PS: bedrijfsspanning voor elektronica en lastvoeding:X1: systeemstatus module aan I-poort 1:X2: systeemstatus module aan I-poort 2
Parametrering
Diagnosegedrag:Failsafe- en Idle-reactie
Configuratie-ondersteuning
EDS-bestand
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
AddressConflictDetection (ACD):Acyclische gegevenstoegang via "Explicit Message":EtherNet/IP Quickconnect:IP-adressering via DHCP, DIL-schakelaar, veldbus of FFT:Integrated Switch:Ringtopologie (DLR):SNMP:Start-up parametrering in tekstvorm via veldbus:Systeemstatus via procesgegevens afbeeldbaar:Webserver
Protocol
EtherNet/IP:Modbus TCP
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 65 mA
Diagnose
Communicatiefout:Systeemdiagnose:Onderspanning
Interne cyclustijd
1 ms per 1 byte gebruiksgegevens
Max. stroomtoevoer
4
Afmetingen B x L x H
40 mm x 91 mm x 50 mm
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
