Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568218669
Artikelnummer Festo
572556
Omgevingstemperatuur
0:50
Bevestigingstype
Op elektrische interface:Op elektrische aansluitplaat
Productgewicht
90
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
40
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Spanningstoevoer, aantal polen/aders
5
Spanningstoevoer, aansluitschema
995383
Spanningstoevoer, functie
Elektronica en last
Veldbusinterface, aansluittype
2x contactdoos
Veldbus-interface, aansluittechniek
M12x1, D-gecodeerd conform EN 61076-2-101
Veldbusinterface, aantal polen/aders
4
Veldbusinterface, protocol
EtherCAT
Veldbus-interface, functie
Busaansluiting komend/verder leidend
Veldbusinterface, aansluitbeeld
995716
Bedieningselementen
DIL-schakelaar
LED-indicatie busspecifiek
L/A1: netwerk actief poort 1:L/A2: netwerk actief poort 2:Run: communicatiestatus
Led-indicatie productspecifiek
PS: bedrijfsspanning voor elektronica en lastvoeding:X1: systeemstatus module aan I-poort 1:X2: systeemstatus module aan I-poort 2
Parametrering
Diagnose activeren:Failsafe- en Idle-reactie
Configuratie-ondersteuning
XML-bestand
Maximaal adresvolume ingangen
16
Maximaal adresvolume uitgangen
16
Extra functies
Acyclische gegevenstoegang via "SDO":Diagnose object:Emergency Message:Modular Device Profile (MDP)
Protocol
EtherCAT
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 60 mA
Diagnose
Communicatiefout:Systeemdiagnose:Onderspanning
Interne cyclustijd
1 ms per 1 byte gebruiksgegevens
Max. stroomtoevoer
4
Afmetingen B x L x H
40 mm x 91 mm x 50 mm
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten

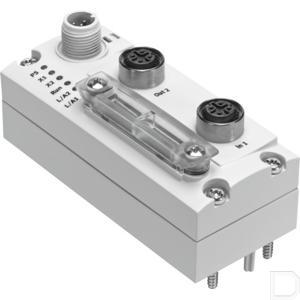

Type
Busknoop CTEU
