Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568264437
Artikelnummer Festo
2149714
Type

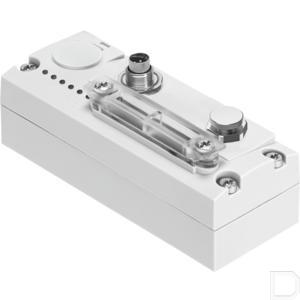

Busknoop CTEU
Omgevingstemperatuur
0:50
Bevestigingstype
Op elektrische interface:Op elektrische aansluitplaat
Productgewicht
105
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
40
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Veldbusinterface, aansluittype
Stekkers
Veldbus-interface, aansluittechniek
M9x0,5
Veldbusinterface, aantal polen/aders
5
Veldbusinterface, protocol
CPI-B
Veldbus-interface, functie
Busaansluiting komend:Spanningstoevoer
Veldbusinterface, aansluitbeeld
992012
Veldbusinterface 2, aansluittype
Contactdoos
Veldbus-interface 2, aansluittechniek
M9x0,5
Veldbusinterface 2, aantal polen/aders
5
Veldbus-interface 2, functie
Busaansluiting verder leidend:Spanningstoevoer
Veldbusinterface 2, aansluitbeeld
995398
Bedieningselementen
DIL-schakelaar
Overbrugging netuitval
10
LED-indicatie busspecifiek
RUN: communicatie OK
Led-indicatie productspecifiek
PS: bedrijfsspanning voor elektronica en lastvoeding:X1: systeemstatus module aan I-poort 1:X2: systeemstatus module aan I-poort 2
Parametrering
Diagnosegedrag:Failsafe-reactie
Configuratie-ondersteuning
Geen
Maximaal adresvolume ingangen
4
Maximaal adresvolume uitgangen
4
Protocol
CPI-B
Veldbus-interface, type
CP-installatiesysteem
Veldbusinterface, transmissiesnelheid
1000 kbit/s
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 50 mA
Diagnose
Communicatiefout:Systeemdiagnose:Onderspanning
Interne cyclustijd
2 ms per 2 byte gebruiksgegevens
Max. stroomtoevoer
3.4
Afmetingen B x L x H
40 mm x 91 mm x 50 mm
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten
