Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568238209
Artikelnummer Festo
1544198
Type

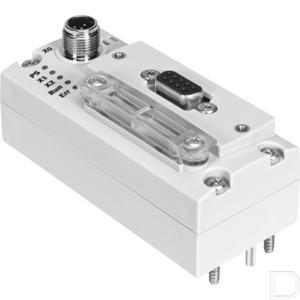

Busknoop CTEU
Omgevingstemperatuur
0:50
Bevestigingstype
Op elektrische interface:Op elektrische aansluitplaat
Productgewicht
90
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
40
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Spanningstoevoer, aantal polen/aders
5
Spanningstoevoer, aansluitschema
995383
Spanningstoevoer, functie
Elektronica en last
Veldbusinterface, aansluittype
Contactdoos
Veldbus-interface, aansluittechniek
Sub-D
Veldbusinterface, aantal polen/aders
9
Veldbusinterface, protocol
CC-LINK®
Veldbus-interface, functie
Busaansluiting komend/verder leidend
Veldbusinterface, aansluitbeeld
995638
Bedieningselementen
DIL-schakelaar
LED-indicatie busspecifiek
Err: gegevensoverdracht fout:Run: bus actief
Led-indicatie productspecifiek
PS: bedrijfsspanning voor elektronica en lastvoeding:X1: systeemstatus module aan I-poort 1:X2: systeemstatus module aan I-poort 2
Parametrering
Diagnose activeren:Failsafe- en Idle-reactie
Informatie veldbusinterface
Open Style (schroefklem, 5-polig, IP-klasse IP20):Optionele aansluitingstechniek met toebehoren:
Maximaal adresvolume ingangen
16
Maximaal adresvolume uitgangen
16
Extra functies
Systeemstatus via procesgegevens afbeeldbaar
Protocol
CC-Link
Veldbus-interface, type
Seriële interface
Veldbusinterface, transmissiesnelheid
156 - 10000 kbit/s
Veldbus-interface, galvanische scheiding
ja
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 70 mA
Diagnose
Communicatiefout:Systeemdiagnose:Onderspanning
Interne cyclustijd
1 ms per 1 byte gebruiksgegevens
Max. stroomtoevoer
4
Afmetingen B x L x H
40 mm x 91 mm x 50 mm
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten
