Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568249335
Artikelnummer Festo
1912451
Type

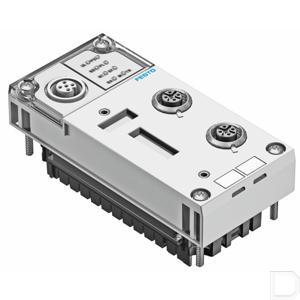

Busknoop CPX
Omgevingstemperatuur
-5:50
Productgewicht
125
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Bedieningselementen
DIL-schakelaar
Veldbusinterface
2x contactdoos, M12x1, 4-polig, D-gecodeerd
Baudsnelheid
10/100 Mbit/s
LED-indicatie busspecifiek
MS: modulestatus:NS: netwerkstatus:TP1: netwerk actief poort 1:TP2: netwerk actieve poort 2
Led-indicatie productspecifiek
M: Modify, parametrering:PL: lastvoeding:PS: elektronica voeding, sensorvoeding:SF: systeemfout
Apparaatspecifieke diagnose
Kanaal- en modulegeoriënteerde diagnose:Onderspanning modules:Diagnosegeheugen
Parametrering
Diagnosegedrag:Failsafe-reactie:Forcen van kanalen:Idlemode-gedrag:Signaal-setup:Systeemparameter
Configuratie-ondersteuning
EDS-bestand:L5K-export met CPX-FMT
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
Acyclische gegevenstoegang via "Explicit Message":Acyclische gegevenstoegang via ethernet:EtherNet/IP Quickconnect:IP-adressering via DHCP, DIL-schakelaar of bedieningseenheid:Integrated Switch:Kanaalrelevante diagnose via veldbus:Ringtopologie (DLR):Start-up parametrering in tekstvorm via veldbus:Systeemstatus via procesgegevens afbeeldbaar
Protocol
EtherNet/IP:Modbus TCP
Eigen stroomverbruik bij nominale bedrijfsspanning
Type 100 mA
Afmetingen B x L x H
(incl. doorverbindingsblok):50 mm x 107 mm x 50 mm
Materiaal behuizing
PA-versterkt
