Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568162344
Artikelnummer Festo
526176
Type

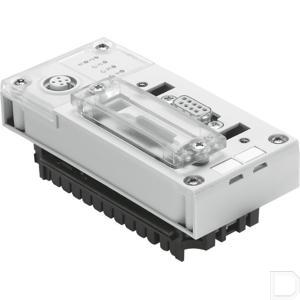

Busknoop CPX
Omgevingstemperatuur
-5:50
Productgewicht
115
Beschermingsklasse
IP65:IP67
Aanwijzing bij ingangen
14 byte bij Rx (F23):32 byte bij RWr (F23):64 byte bij Rx, RWr (F24)
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-20:70
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Bedieningselementen
DIL-schakelaar
Veldbusinterface
Contactdoos Sub-D, 9-polig:Confectioneerbare stekker Sub-D:Klemmenstrook, IP20
Baudsnelheid
156 ... 10000 kbit/s
LED-indicatie busspecifiek
Error: communicatiefout:RD: gegevens ontvangen:Run: communicatiestatus:SD: gegevens versturen
Led-indicatie productspecifiek
M: Modify, parametrering:PL: lastvoeding:PS: elektronica voeding, sensorvoeding:SF: systeemfout
Apparaatspecifieke diagnose
Kanaal- en modulegeoriënteerde diagnose:Onderspanning modules:Diagnosegeheugen
Parametrering
Diagnosegedrag:Failsafe-reactie:Forcen van kanalen:Signaal-setup:Systeemparameter
Maximaal adresvolume ingangen
14:64:32
Maximaal adresvolume uitgangen
14:64:32
Extra functies
Systeemstatus via procesgegevens afbeeldbaar:Extra diagnose-interface voor bedieningseenheden
Protocol
CC-Link
Informatie over uitgangen
14 byte bij Ry (F23):32 byte bij RWw (F23):64 byte bij Ry, RWw (F24)
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 70 mA
Afmetingen B x L x H
(incl. doorverbindingsblok):50 mm x 107 mm x 50 mm
Materiaal behuizing
PA-versterkt:PC
