Douane code
85.176.200
Land van oorsprong
DE
EAN code
4052568006730
Artikelnummer Festo
526172
Omgevingstemperatuur
-5:50
Productgewicht
120
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Opslagtemperatuur
-20:70
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Bedieningselementen
DIL-schakelaar
Veldbusinterface
Contactdoos Sub-D, 9-polig:Confectioneerbare stekker Sub-D:MicroStyle: 2x M12x1, 5-polig:OpenStyle: klemmenstrook, 5-polig
Baudsnelheid
125, 250, 500 kbit/s
LED-indicatie busspecifiek
IO: I/O-status:MS: modulestatus:NS: netwerkstatus
Led-indicatie productspecifiek
M: Modify, parametrering:PL: lastvoeding:PS: elektronica voeding, sensorvoeding:SF: systeemfout
Apparaatspecifieke diagnose
Kanaal- en modulegeoriënteerde diagnose:Onderspanning modules:Diagnosegeheugen
Parametrering
Diagnosegedrag:Failsafe-reactie:Forcen van kanalen:Idlemode-gedrag:Signaal-setup:Systeemparameter
Communicatietypes
Change of State:Cyclic:Explicit Message:Polled I/O:Strobbed I/O
Configuratie-ondersteuning
EDS-bestand
Maximaal adresvolume ingangen
64
Maximaal adresvolume uitgangen
64
Extra functies
Acyclische gegevenstoegang via "Explicit Message":Kanaalrelevante diagnose via veldbus:Quickconnect:Start-up parametrering in tekstvorm via veldbus:Systeemstatus via procesgegevens afbeeldbaar:Extra diagnose-interface voor bedieningseenheden
Protocol
DeviceNet
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 200 mA
Afmetingen B x L x H
(incl. doorverbindingsblok):50 mm x 107 mm x 50 mm
Materiaal behuizing
PA-versterkt:PC

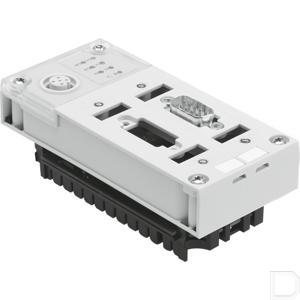

Type
Busknoop CPX
