Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568291143
Artikelnummer Festo
4080494
Type

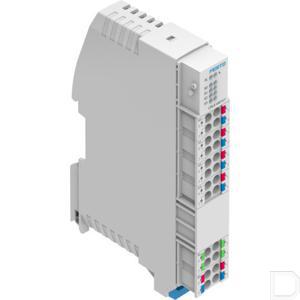

Analoge module CPX
Omgevingstemperatuur
-5:50
Bevestigingstype
Met DIN-rail
Inbouwpositie
Verticaal:Horizontaal
Productgewicht
96
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Polariteitsbescherming
24V-actuatorvoeding tegen 0V-sensorvoeding:24 V belasting tegen 0 V belasting:24V-sensorvoeding tegen 0V-sensorvoeding
Rastermaat
18.9
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
95 %:Niet condenserend
Moduleparameters
Actuatorvoeding deactiveren:Gegevensformaat analoge uitgangen:Diagnose kortsluiting actuatorvoeding:Diagnose parametreerfouten:Diagnose onderspanning lastvoeding:Gedrag na kortsluiting/overbelasting actuatorvoeding:Gedrag na kortsluiting/overbelasting analoge uitgang
Herhaalnauwkeurigheid
±0,05 % bij 25 °C
Nominale bedrijfsspanning DC last
24
Toegestane spanningsschommelingen last
± 25 %
Aanwijzing bij de omgevingstemperatuur
-5 - 60 °C bij verticale inbouw
Diagnose per led
Storing per kanaal:Fouten per module
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 60 mA
Eigen stroomverbruik bij nominale bedrijfsspanning last
typisch 15 mA
LABS-conformiteit
VDMA24364-zone III
Gedrag na overbelasting van de uitgangen
Geen automatische terugkeer (default):Parametriseerbaar (per module)
Spanningstoevoer, aansluittype
Klemmenstrook
Spanningstoevoer, aansluittechniek
Veertrekklem
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995847
Spanningstoevoer, kabeldoorsnede
0.2:1.5
Spanningstoevoer, aanwijzing m.b.t. de kabeldoorsnede
0,2 - 2,5 mm² voor kabel flexibel zonder draadeindhuls
Elektrische aansluiting uitgang, functie
Analoge uitgang
Elektrische aansluiting uitgang, aansluittype
4x klemmenstrook
Elektrische aansluiting uitgang, aansluittechniek
Veertrekklem
Elektrische aansluiting uitgang, aantal polen/aders
4
Elektrische aansluiting uitgang, aansluitschema
995841
Elektrische aansluiting uitgang, kabeldoorsnede
0.2:1.5
Elektrische aansluiting uitgang, informatie over kabeldoorsnede
0,2 - 2,5 mm² voor draadeindhuls
Overbrugging netuitval
10
Maximaal adresvolume uitgangen
8
Beveiliging tegen direct en indirect aanraken
PELV
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Diagnose via bus
Kortsluiting/overbelasting actuatorvoeding:Kortsluiting/overbelasting analoge uitgang:Parametreringsfout:Nominaal bereik overschreden:Nominaal bereik werd onderschreden:Onderspanning lastvoeding:Algemene fout
Signaalbereik
-10 - 10 V:-5 - 5 V:0 - 10 V:-20 - 20 mA:0 - 20 mA:4 - 20 mA
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
ja
Beveiliging (kortsluiting)
Interne elektronische zekering per module
Aantal uitgangen
4
Afmetingen B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Max. kabellengte
30 m uitgangen:Geschermd
Dataformaat
15 bit + voorteken:Lineaire schaalbaarheid
Basisfoutgrens bij 25 °C
±0,1 %
Gebruiksfoutengrens m.b.t. omgevingstemperatuurbereik
±0,3 %
Max. totaalstroom uitgangen per module
2
KC-kenteken
KC-EMC
Elektrische aansluiting uitgang 2, functie
Functieaarding
Elektrische aansluiting uitgang 2, aansluittype
Klemmenstrook
Elektrische aansluiting uitgang 2, aansluittechniek
Veertrekklem
Elektrische aansluiting uitgang 2, aantal polen/aders
4
Elektrische aansluiting uitgang 2, aansluitschema
995842
Elektrische aansluiting uitgang 2, kabeldoorsnede
0.2:1.5
Elektrische aansluiting uitgang 2, aanwijzing kabeldoorsnede
0,2 - 2,5 mm² voor draadeindhuls
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA
Materiaal schroeven
Gegalvaniseerd staal
Meetgrootheden
Spanning:Stroom
Certificaat instantie van afgifte
UL E239998
