Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568008123
Artikelnummer Festo
573710
Type

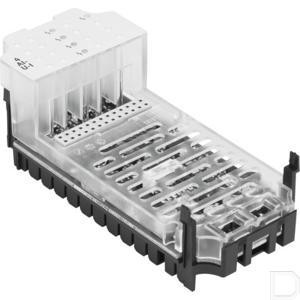

Analoge module CPX
Omgevingstemperatuur
-5:50
Productgewicht
46
Beschermingsklasse
Afhankelijk van het aansluitblok
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting:(in ingebouwde toestand)
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Herhaalnauwkeurigheid
±0,1 % bij 25 °C
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Parametrering
Dataformaat:Forcen per kanaal:Grenswaardebewaking per kanaal:Meetwaardeafvlakking:Sensorvoeding actief:Signaalbereik per kanaal:Gedrag na kortsluiting:Gedrag na overbelasting ingang:Bewaking draadbreuk per kanaal
Nominale bedrijfsspanning DC lastspanning
24V +/- 2%
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 50 mA
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
ja, zonder gebruik van de interne sensorvoeding
Beveiliging (kortsluiting)
Interne elektronische zekering
Diagnose
Draadbreuk per kanaal:Grenswaardeoverschrijding per kanaal:Parametreringsfout:Over-/onderloop:Overbelasting ingang:Kortsluiting sensorvoeding
Led-indicaties
1 groependiagnose:4 kanaaldiagnose
Interne cyclustijd
500 µs
Aantal ingangen
4
Afmetingen B x L x H
(incl. doorverbindingsblok en aansluittechniek):50 mm x 107 mm x 50 mm
Sensorsoort
+/- 10V:+/- 20mA:+/- 5V:0 - 10 V:0 - 20 mA:1-5 V:4 - 20 mA
Max. kabellengte
30 m:Geschermd
Dataformaat
15 bit + voorteken:Schaalbaar op 15 bit
Basisfoutgrens bij 25 °C
±0,2 %
Gebruiksfoutengrens m.b.t. omgevingstemperatuurbereik
±0,3 %
Materiaal behuizing
PA-versterkt:PC
