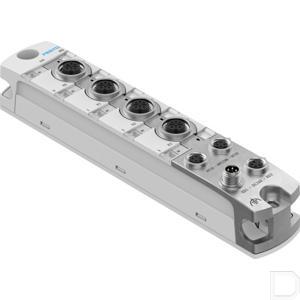

Analoge ingangsmodule CPX-AP-I-4AI-U-I-RTD-M12

Merk Festo | Artikelnummer: CPXAPI4AIUIRTDM12

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 85.389.099

Land van oorsprong BG

EAN code 4052568550110

Artikelnummer Festo 8086606

Type Ingangsmodule CPX

Omgevingstemperatuur -20:60

Bevestigingstype Op DIN-rail met toebehoren:met doorgangsboring

Productgewicht 166

Materiaal O-ring FPM

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn

Goedkeuring RCM Mark:c UL us - Listed (OL)

Beschermingsklasse IP65:IP67

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Polariteitsbescherming ja

Opslagtemperatuur -40:70

Materiaal-informatie RoHS conform

Relatieve luchtvochtigheid 5 - 95 %:Niet condenserend

Herhaalnauwkeurigheid ±0,025 % bij 25 °C

Diagnose per led Diagnose per module:Status per kanaal

Nominale bedrijfsspanning DC elektronica/sensoren 24

Toegestane spanningsschommelingen elektronica/sensoren ± 25 %

Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren typisch 38 mA

LABS-conformiteit VDMA24364-B2-L

Communicatie-interface, functie Systeemcommunicatie XF10 IN / XF20 OUT

Communicatie-interface, aansluittype 2x contactdoos

Communicatie-interface, aansluittechniek M8x1, D-gecodeerd conform EN 61076-2-114

Communicatie-interface, aantal polen/aders 4

Communicatie-interface, protocol AP

Communicatie-interface, afscherming ja

Spanningsoverdracht, functie Elektronica/sensoren en last gaand

Spanningsoverdracht, aansluittype Contactdoos

Spanningsoverdracht, aansluittechniek M8x1, A-gecodeerd conform EN 61076-2-104

Spanningsoverdracht, aantal polen/aders 4

Beveiliging ingangen (kortsluiting) Interne elektronische zekering per module

Potentiaalscheiding ingangen kanaal - kanaal nee

Potentiaalscheiding ingangen kanaal - interne communicatie ja

Max. stroomtoevoer 2 x 4 A (externe zekering vereist)

Diagnose via interne communicatie Draadbreuk:Fout module:Sensorvoeding kortsluiting/overbelasting:Parameterfout:Parametreringsfout:Overbelasting analoge ingangen:Bovenste grenswaarde niet in acht genomen:Onderloop/overloop:Onderste grenswaarde niet in acht genomen

Spanningstoevoer, aansluittype Stekkers

Spanningstoevoer, aansluittechniek M8x1, A-gecodeerd conform EN 61076-2-104

Spanningstoevoer, aantal polen/aders 4

Spanningstoevoer, functie Elektronica/sensoren en last komend

Elektrische aansluiting ingang, functie Analoge ingang

Elektrische aansluiting ingang, aansluittype 4x contactdoos

Elektrische aansluiting ingang, aansluittechniek M12x1 A-gecodeerd conform EN 61076-2-101

Elektrische aansluiting ingang, aantal polen/aders 5

Elektrische aansluiting ingang, informatie over de aansluittechniek Voor het bereiken van de technische specificaties moet de tegenoverliggende zijde afgeschermd en met contactoppervlakken van goud uitgevoerd worden.

Overbrugging netuitval 10

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Statisch geïnstalleerd element, geen zinvolle evaluatie mogelijk volgens ISO 14644-1

Informatie over bedrijfsspanning SELV/PELV voedingseenheden vereist:Spanningsdip in acht nemen

Signaalbereik -10 - 10 V:-5 - 5 V:0 - 10 V:1 - 5 V:0 - 20 mA:4 - 20 mA:0 - 500 ohm

Aantal ingangen 4

Afmetingen B x L x H 30 mm x 170 mm x 35 mm

Max. kabellengte 30 m ingangen:50 m systeemcommunicatie

Dataformaat 15 bit + voorteken:Lineaire schaalbaarheid

Basisfoutgrens bij 25 °C ±0,1 % voor spanning:±0,1 % voor stroom:±0,4 % voor temperatuur:±0,2 % voor weerstand

Gebruiksfoutengrens m.b.t. omgevingstemperatuurbereik ±0,15 % voor spanning:±0,15 % voor stroom:±0,9 % voor temperatuur:±0,35 % voor weerstand

Max. totaalstroom ingangen per module 1

KC-kenteken KC-EMC
