Douane code
85.444.290
Land van oorsprong
DE
EAN code
4052568189204
Artikelnummer Festo
547888
Constructieve opbouw

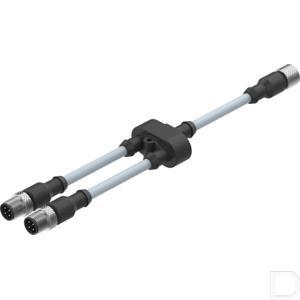

Y-verdeler met kabel aan beide zijden
Omgevingstemperatuur
-25:80
Conform norm
DIN 47100:EN 61076-2-101
Bevestigingstype
Met doorgangsboring voor schroef M3
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Beschermingsklasse
IP67
Omgevingstemperatuur bij flexibele kabelplaatsing
-5:80
Kabelmontage
8 x 0,25 mm²
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform:halogeenvrij
Bereik voor bedrijfsspanning DC
0:30
Bereik voor bedrijfsspanning AC
0:30
Afscherming
ja
LABS-conformiteit
VDMA24364-B2-L
Extra functies
Indeling van de analoge ingangen en uitgangen van een proportioneel drukregelventiel
Kabeleigenschap
Standaard
Stroombelastbaarheid bij 40°C
2
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Materiaal behuizing
TPE-U(PUR)
Materiaal afdichtingen
NBR
Materiaal schroefvergrendeling
Messing, vernikkeld
Elektrische aansluiting 1, functie
Veldapparaatzijde
Elektrische aansluiting 1, aansluittype
Contactdoos
Elektrische aansluiting 1, kabeluitgang
recht
Elektrische aansluiting 1, bouwvorm
Rond
Elektrische aansluiting 1, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 1, aantal polen/aders
8
Elektrische aansluiting 1, gebruikte polen/aders
5
Elektrische aansluiting 1, aansluitschema
992265
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling
Elektrische aansluiting 2, functie
Besturingszijde
Elektrische aansluiting 2, aansluittype
Stekkers
Elektrische aansluiting 2, kabeluitgang
Recht
Elektrische aansluiting 2, bouwvorm
Rond
Elektrische aansluiting 2, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 2, aantal polen/aders
4
Elektrische aansluiting 2, bezette polen/aders
4
Elektrische aansluiting 2, aansluitschema
995386
Elektrische aansluiting 2, bevestigingstype
Schroefvergrendeling
Elektrische aansluiting 3, functie
Besturingszijde
Elektrische aansluiting 3, aansluittype
Stekkers
Elektrische aansluiting 3, kabeluitgang
recht
Elektrische aansluiting 3, bouwvorm
Rond
Elektrische aansluiting 3, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 3, aantal polen/aders
4
Elektrische aansluiting 3, bezette polen/aders
3
Elektrische aansluiting 3, aansluitschema
995635
Elektrische aansluiting 3, bevestigingstype
Schroefvergrendeling
Kleur kabelmantel
Grijs
Kleur behuizing
zwart
Materiaal isolatiehuls
PP
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Messing vernikkeld en verguld
Nominale kabeldoorsnede
0.25
Vervuilingsgraad
3
Piekspanningsweerstand
0.8
Verdelersoort
1 op 2
Buigradius 1, vaste kabelplaatsing
33
Buigradius 2, vaste kabelplaatsing
33
Buigradius 1, flexibele kabelplaatsing
66
Buigradius 2, beweeglijke kabelplaatsing
66
Kabelaanduiding
Zonder houder voor tekstplaatjes
Informatie over beschermingsklasse
In gemonteerde toestand
Kabeldiameter 1
6.3
Kabeldiameter 2
6.3
Tolerantie, kabeldiameter 1
± 0,2 mm
Tolerantie, kabeldiameter 2
± 0,2 mm
Kabellengte 1
2.5
Kabellengte 2
0.5
Type
Aansluitkabel NEBV
