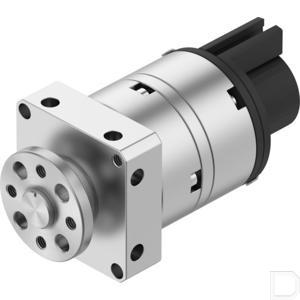

Zwenkaandrijving DSM-6-180-P-A-FF-FW

Merk Festo  |  Artikelnummer: DSM6180PAFFFW

Specificaties

Omgevingstemperatuur bereik 0°C <> +60°C
Omgevingstemperatuur 0 + 60ºC
Montagepositie willekeurig
Douane code 84.123.900
Land van oorsprong DE
Demping hoek 0
Cilinderboring (mm) 6
Diameter cilinderhuis D8 (mm) 29,4
Cilinder vierkant (mm) 30
Ontwerp structuur Roterende vaan
Afstand, persluchtaansluitingen, hart op hart (mm) 10
Hartafstand, montageboringen (mm) 25
Afstand L2 (mm) 9,5
EAN code 4052568146238
Festo artikelnr. 185933
Graad van fijnafstelling - 5
Lengte zuigerstang achterste cilinder (mm) 19,5
Fabrikant productnaam DSM-6-180-P-A-FF-FW
Materiaal aandrijfas Hooggelegeerd staal, niet corrosief
Materiaal afdichtingen TPE-U(PU)
Materiaal behuizing Aluminium; Geanodiseerd
Materiaal opmerking Vrij van koper en PTFE; RoHS conform
Max. toelaatbare axiaallast (N) 10
Max. toelaatbaar massatraagheidsmoment (kgm2) 0,05x10-4
Max. toelaatbare radiaallast (N) 15
Max. zwenkfrequentie bij 6 bar 3
Wijze van bediening double-acting
Montage with internal (female) thread
Opmerking over het besturings- en stuurmedium Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer DSM-6-180-P-A-FF-FW
Eenheid Per stuk
Toelaatbaar massatraagheidsmoment 0,00065 kgm2
Zuigerstang diameter (mm) 8
Pneumatische aansluiting M3
Positie detectie voor naderingsschakelaar
Product gewicht 91
Rotatiehoek aanpassing 0 - 180 deg
Maat 6
Hoekverdraaiing (°) 180
Hoekinstelling van / tot (°) 0 - 180
Theoretisch koppel bij 6 bar (Nm) 0,15
Draaimoment bij 6 bar (NM) 0,15
Totale lengte cilinderhuis (mm) 21
Totale lengte (mm) 65
Gewicht (g) 143
Werkdruk (bar) 3,5 - 8 bar
Werkdruk min. max. (bar) 3.5…8
Voordelen:
Makkelijke en snelle instelling van de eindposities
Lange levensduur
Hoge precisie
Eigenschappen:
- As: Hooggelegeerd staal, RVS
- Zwenkvleugel: Kunststof glasvezel versterkt
- Huis: Aluminium
- Schroeven: Staal verzinkt
- Afdichtingen: Polyurethaan
E-mail ons feedback over dit product.
€ 392,08 excl. btw
€ 474,42 incl. btw
€ 392,08 excl. btw
€ 474,42 incl. btw
Controleer voorraad
Levertijd onbekend
Geef een waarde op tussen 1 en 10.000 met stappen van 1ST
Geef een waarde op tussen 1 en 10.000 met stappen van 1
  • Voor 18.00u besteld, morgen in huis*
  • Retourneren binnen 60 dagen
  • Technisch advies van onze specialisten
