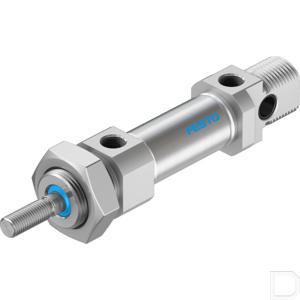

Normcilinder DSNU-20-10-P-A

DSNU-20-...-P-A vaste buffering en magneet

Artikelnummer:

DSNU2010PA

Merk Festo
€ 46,27 excl. btw
€ 55,99 incl. btw
€ 46,27 excl. btw
€ 55,99 incl. btw
Controleer voorraad
Neem contact op voor actuele levertijd
Merk Festo
Toepassingsgebied:
- Voor kleine belastingen
- Lage snelheden
Voordelen:
Geen instelling vereist
Tijdsbesparend
Uitwisselbaar met andere 6432 genormeerde cilinders
Details:
- Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432
- Verschillende varianten eveneens gebaseerd op deze norm
- Deze serie is niet reviseerbaar
- Cilinderkappen zijn gefelst
- Fexibele kunststof eindbuffering en magneet
Eigenschappen:
- Zuigerstang: Hoog-gelegeerd RVS
- Frontkap: Aluminium
- Cilinderbuis: Hoog-gelegeerd RVS
- Eindkap: Aluminium
- Afdichtingen: Polyurethaan, NBR
- Veer: Verenstaal
  • Product details

  • Extra massafactor per 10 mm slag (g):
    4
    Extra gewicht per 10 mm slag (g):
    7,2
    Omgevingstemperatuur bereik:
    -20°C <> +80°C ( standaard uitvoering )
    Omgevingstemperatuur:
    -20 + 80ºC ( standaard uitvoering )
    Montagepositie:
    willekeurig
    Basisgewicht voor 0 mm slag (g):
    186,8
    Demping:
    P: elastische dempingsringen/-platen aan beide zijden
    Cilinderboring (mm):
    20
    Ontwerp structuur:
    Zuiger
    Zuigerstang
    Cilindertrommel
    EAN code:
    4052568003166
    Festo artikelnr.:
    19207
    Slagenergie (J):
    0,2
    Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm):
    105
    Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm):
    102
    Materiaal cilinder vat:
    High alloy steel, non-corrosive
    Materiaal zuigerstang:
    hooggelegeerd staal roestvrij
    Materiaal afdichtingen:
    NBR
    TPE-U(PU)
    Materiaal opmerking:
    RoHS conform
    Wijze van bediening:
    double-acting
    Montageboring, diameter onderzijde (mm):
    8
    Montagedraad cilinder BE:
    M22x1,5
    Montage:
    with accessories
    Bewegende massa met 0 mm slag (g):
    44
    Norm:
    Germanischer Lloyd
    Opmerking over het besturings- en stuurmedium:
    Geoliede werking mogelijk (vereist in verdere werking)
    Aandrijfmiddel:
    Perslucht volgens ISO8573-1:2010 [7:4:4]
    OEM nummer:
    DSNU-20-10-P-A
    Buiten diameter (mm):
    27
    Eenheid:
    Per stuk
    Zuigerstang vierkant (mm):
    8
    Zuigerstang schroefdraad:
    M6
    Zuigerstang schroefdraadlengte (mm):
    20
    Schroefdraad zuiger:
    Uitwendige schroefdraad
    Pneumatische aansluiting:
    G1/8
    Positie detectie:
    voor naderingsschakelaar
    Norm:
    CETOP RP 52 P
    ISO 6432
    Slaglengte:
    10
    Theoretische kracht bij 6 bar, uitgaand (N):
    189
    Theoretische kracht bij 6 bar, ingaand (N):
    158
    Varianten:
    Enkelzijdige zuigerstang
    Werkdruk (bar):
    1 - 10 bar
    Werkdruk min. max. (bar):
    1 - 10
    Fabrikant productnaam:
    DSNU-20-10-P-A
