Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568140144
Artikelnummer Festo
170926
Type

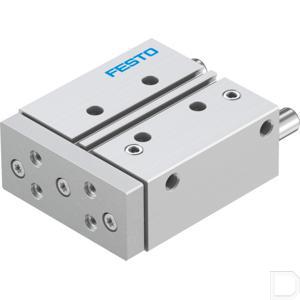

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
25 mm
Slag
50
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
1524
Verplaatste massa
711
Theoretische kracht bij 6 bar, uitgaand
295
Theoretische kracht bij 6 bar, ingaand
247
Impactenergie in de eindposities
0.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
36.04
Max. moment My statisch
20.67
Max. moment Mz statisch
20.67
Max. kracht Fy statisch
1060
Max. kracht Fz statisch
1060
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
5.43
Zwaartepunt van de bewogen massa afhankelijk van de slag
38.8
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
863
Max. kracht Fz
863
Geleiding
Kogelomloopgeleiding
Max. moment Mx
29.35
Max moment My
16.83
Max. moment Mz
16.83
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
112
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
