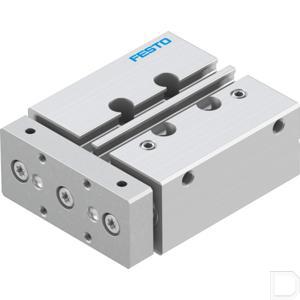

Geleidingscilinder DFM-12-25-P-A-GF

DFM-12-...-P-A-GF met glijlager-geleiding

Artikelnummer:

DFM1225PAGF

Merk Festo
€ 164,11 excl. btw
€ 198,57 incl. btw
€ 164,11 excl. btw
€ 198,57 incl. btw
Controleer voorraad
Neem contact op voor actuele levertijd
Merk Festo
Voordelen:
Minimale inbouwmaten en inbouwtijd
Onderhoudsvrij
Brede keuze aan varianten
Bestaat uit:
- Cilinder en geleiding samen in éénzelfde behuizing
Details:
- Keuze in aansluitpoorten
- Mogelijk met instelbare eindpositie en schokdemper
- Long-stroke versie verkrijgbaar
Eigenschappen:
- Huis: Aluminium
- Juk: Getemperd staal
- Lager en einddeksel: Aluminium
- Zuigerstang: Hoog gelegeerd staal, RVS
- Geleidingsstangen: Hoog gelegeerd staal, RVS
  • Product details

  • Alternatieve aansluiting:
    Zie productafbeelding
    Omgevingstemperatuur bereik:
    -20°C <> +80°C
    Omgevingstemperatuur:
    -20 + 80ºC
    Montagepositie:
    willekeurig
    Zwaartepunt afstand van werklast tot spanplaat mm:
    25
    Cilinderboring (mm):
    12
    Ontwerp structuur:
    Geleiding
    EAN code:
    4052568139568
    Festo artikelnr.:
    170826
    Geleiding :
    Plain-bearing guide
    D7 (mm):
    10
    Slagenergie (J):
    0,07
    Materiaal afdichtingen:
    NBR
    Materiaal behuizing:
    Gesmeed aluminium legering
    Materiaal opmerking:
    RoHS conform
    Max. snelheid (m/sec.):
    0,8
    Max. koppel Mx (Nm):
    0,48
    Draaimoment max. (Nm):
    0,48
    Max. koppel (Nm):
    0,40...0,65
    Max. nuttige last als functie van de slag op gedefinieerde afstand xs:
    23 N
    Wijze van bediening:
    double-acting
    Opmerking over het besturings- en stuurmedium:
    Geoliede werking mogelijk (vereist in verdere werking)
    Aandrijfmiddel:
    Perslucht volgens ISO8573-1:2010 [7:4:4]
    Bedieningsfunctie van de aandrijfeenheid:
    Yoke
    OEM nummer:
    DFM-12-25-P-A-GF
    Eenheid:
    Per stuk
    Zuigerdiameter (mm):
    12
    Pneumatische aansluiting:
    M5
    Positie detectie:
    Voor nabijheidssensor
    Product gewicht:
    405
    Slaglengte:
    25
    Theoretische kracht bij 6 bar, uitgaand (N):
    68
    Theoretische kracht bij 6 bar, ingaand (N):
    51
    Totale hoogte (mm):
    28
    Totale lengte (mm):
    74
    Totale breedte (mm):
    60
    Gewicht (g):
    405
    Werkdruk (bar):
    2 - 10 bar
    Werkdruk min. max. (bar):
    2 - 10
    Fabrikant productnaam:
    DFM-12-25-P-A-GF
